新能源电池托盘弧焊工作站

新能源电池托盘弧焊工作站通常由以下关键部分组成，各模块协同实现高效、高精度焊接：

组成部分	功能说明
焊接机器人系统	多采用6轴工业机器人（选配发那科、库卡、安川等品牌），搭载专用焊枪，负责执行焊接轨迹。部分高端工作站采用双机器人协同焊接，提高大尺寸托盘的焊接效率。
焊接电源与工艺模块	主流采用熔化极气体保护焊（MIG/MAG） 或激光- MIG复合焊： -铝合金托盘常用MIG焊（保护气体为Ar或Ar-He混合气体，减少气孔）； -高强钢托盘常用MAG焊（保护气体含CO₂，增强熔深）； -复合焊可提升焊接速度（比纯MIG快30%以上），降低热变形。
精密工装夹具	用于定位和夹紧托盘的板材、型材等部件，需满足： -定位精度（±0.1mm内），保证焊接后尺寸公差（如总长±0.5mm）； -适应材料热变形（如铝合金焊接时的热膨胀），通过刚性夹紧或自适应调节结构抵消变形； -柔性化设计（可快速切换不同规格托盘的夹具，支持多品种混线生产）。
变位机	带动工件旋转或翻转（如双轴变位机），使焊缝处于平焊或船形焊位置，优化焊接姿态，减少立焊、仰焊等难焊位置，提升焊缝质量。
焊缝跟踪与视觉系统	采用激光传感器或3D视觉相机，实时识别焊缝位置（尤其针对复杂角缝、搭接缝），动态调整焊枪轨迹，补偿工件定位误差或热变形导致的偏移（跟踪精度可达±0.05mm）。
焊接过程监控系统	实时采集焊接电流、电压、送丝速度、保护气体流量等参数，结合AI算法分析焊接稳定性，一旦出现异常（如断丝、气体不足）立即报警并停机，避免批量缺陷。
辅助系统	-烟尘净化：通过吸气臂+过滤器，收集焊接烟尘（铝合金焊接烟尘含Al₂O₃，需达标排放）； -冷却系统：为焊枪、电源提供循环水冷，避免高温损坏设备； -安全防护：围栏+光栅，防止人员误入焊接区域。
中央控制系统	集成机器人、电源、工装、视觉等模块的控制逻辑，支持离线编程（通过CAD模型预规划焊接路径）、生产数据追溯（记录每台托盘的焊接参数），适配工厂MES系统。

1、 高一致性：自动化焊接避免人工操作差异（如手焊的电流波动），焊缝合格率可提升至 99% 以上；
2、 柔性化生产：通过快速换型工装 + 机器人程序调用，可适配不同车型（如 SUV、轿车）的电池托盘（尺寸范围通常 0.5m×1m 至 2m×3m）；
3、 全流程追溯：焊接参数、视觉图像、检测结果存储至系统，支持后期质量回溯（符合 IATF16949 汽车行业标准）；
4、 效率提升：相比人工焊接，自动化工作站单班产能可提升 3-5 倍（如单托盘焊接时间从 30 分钟缩短至 8 分钟）。

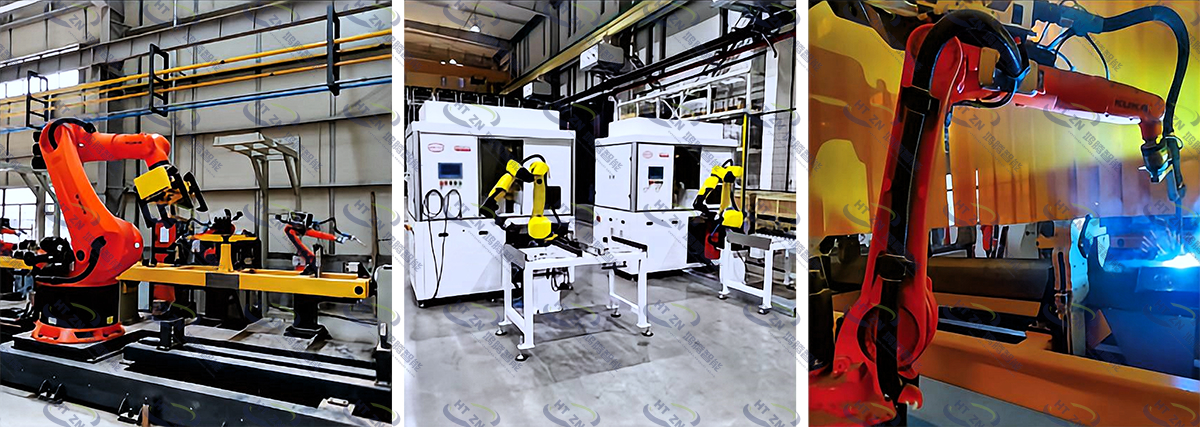

主要用于新能源汽车主机厂及 Tier1 供应商的电池托盘生产线，包括：
• 乘用车电池托盘（如比亚迪、特斯拉的方形 / 圆柱电池包托盘）；
• 商用车（卡车、客车）大容量电池托盘；
• 储能电站的电池架托盘（要求抗腐蚀、高强度）。
