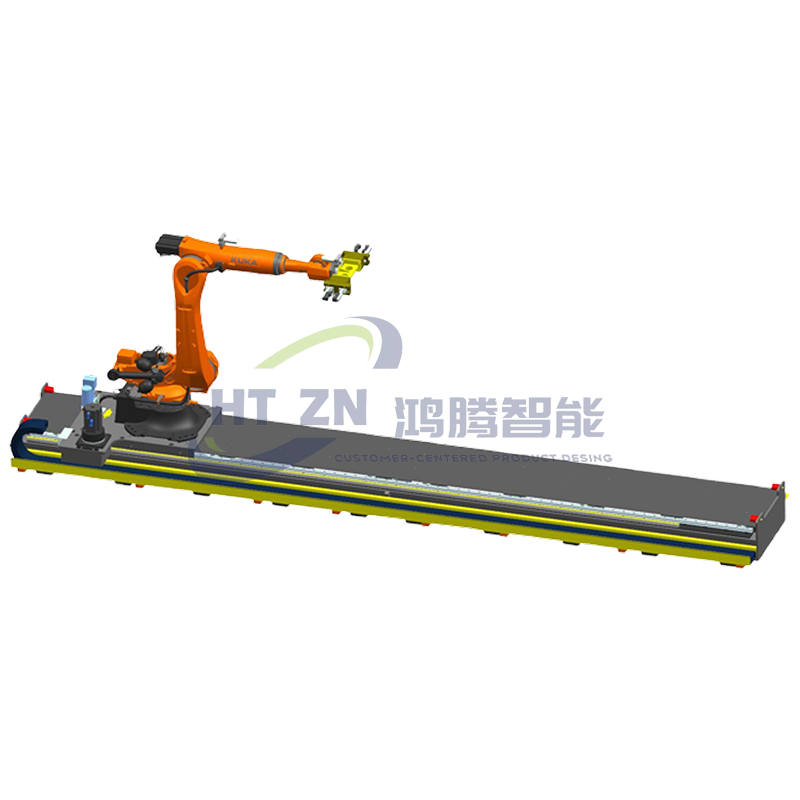

机器人地轨全封闭重载型

在焊接工作站（如激光协作机器人移动焊接平台、磁吸式便携协作焊接机器人系统等）中，变位机和地轨单元是常见的可选模块，它们能拓展设备的作业范围、提升焊接灵活性与自动化程度。

一、变位机模块

变位机是用于调整工件姿态的设备，通过旋转、翻转等动作，使工件的焊缝处于最佳焊接位置（如平焊、船形焊），便于机器人高效施焊。

核心功能：
• 多角度调整：支持工件绕水平轴（翻转）、垂直轴（旋转）或复合运动，可将复杂焊缝（如管件对接缝、箱体内角缝）旋转至机器人易操作的角度，避免焊接死角。
• 联动控制：可与机器人系统联动，通过程序预设工件姿态变化与焊接路径的匹配关系，实现 “机器人焊接 + 工件变位” 的同步作业，减少人工干预。
• 负载适配：根据工件重量可选不同承重规格（如几十公斤至数吨），适用于小型五金件到大型钢结构件的焊接。

适用场景：
• 焊接管件、法兰、箱体等具有复杂曲面或多方向焊缝的工件时，通过变位机调整姿态，确保焊缝始终处于平焊位置，提升焊接质量（如避免立焊、仰焊导致的焊瘤、未熔合等缺陷）。
• 批量生产中，配合机器人实现 “一次装夹、多面焊接”，减少工件装夹次数，提高生产效率。

二、地轨单元（轨道单元）

地轨单元是沿地面铺设的线性导轨系统，机器人或焊接平台可沿导轨平移，拓展作业范围，适用于长尺寸工件或多工位焊接场景。

核心功能：
• 扩展作业半径：通过地轨的线性运动（单轴或多轴），使机器人的作业范围从 “机械臂自身半径” 延伸至 “地轨长度 + 臂展”，可覆盖更长或更宽的工件（如长直焊缝的型钢、大型设备的拼接缝）。
• 多工位适配：地轨上的机器人可沿轨道在多个工作站之间切换，实现 “一台机器人服务多个焊接工位”，提高设备利用率。
• 高精度定位：地轨配备伺服驱动系统，定位精度可达毫米级甚至更高，确保机器人在平移过程中与工件的相对位置稳定，保证焊接路径的准确性。

变位机与地轨单元的组合优势

当两者配合使用时，可形成 “工件姿态调整（变位机）+ 机器人位置移动（地轨）+ 机械臂灵活作业” 的三维作业空间，尤其适合大型、复杂结构件（如工程机械底盘、船舶分段）的焊接：

• 变位机负责工件的多角度翻转，确保焊缝可达性；
• 地轨带动机器人沿工件长度方向移动，覆盖长尺寸焊接需求；
• 两者与机器人系统联动，通过程序协同控制，实现全自动化焊接，大幅降低人工劳动强度，提升焊接一致性。

选择时需根据工件尺寸、重量、焊缝复杂度及生产节拍，匹配变位机的负载 / 自由度、地轨的长度 / 定位精度，以最大化提升焊接工作站的效能。

序号	项目	参数
1	控制轴	一轴
2	安装形式	地面安装（螺丝紧固）
3	有效行程	3m-100m可定制
4	最大负载	轴心线负载≤800KG/轴心线负载≤1000KG
5	重复定位精度	±0.1mm(R300位置）
6	适用范围	机器人
7	装备净重	约650KG

• 焊接长条形工件（如钢结构横梁、管道、集装箱框架）时，机器人沿地轨移动，配合自身臂展完成整段焊缝的连续焊接，无需多次移动工件。
• 车间内多品种、小批量生产时，地轨单元支持机器人快速切换至不同工位，适配不同工件的焊接需求，减少设备闲置时间。
